第一章 项目背景与建设目标

一、项目概述

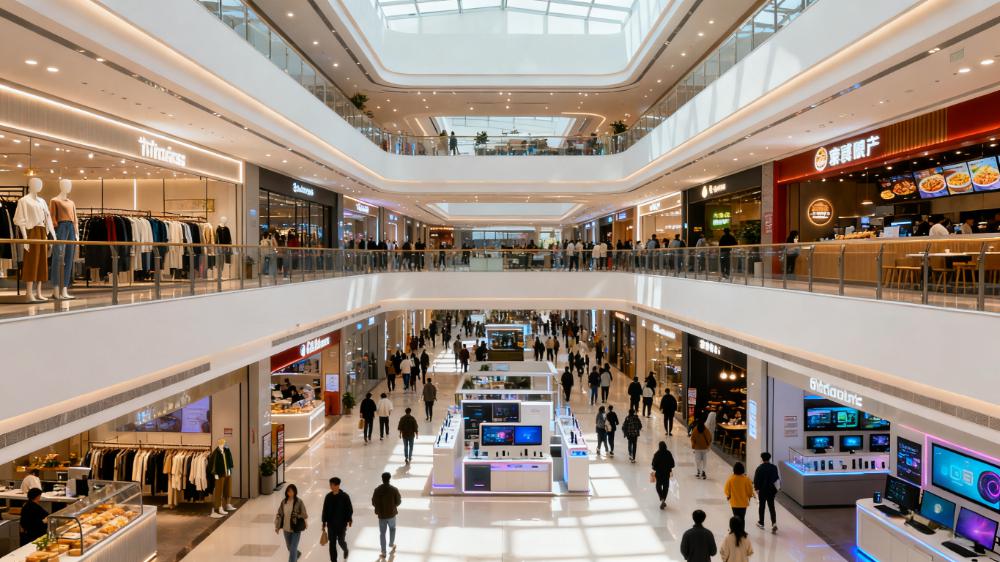

该商业广场位于城市核心商务区，建筑面积超过25万平方米，集大型购物中心、甲级写字楼、五星级酒店、公寓与豪宅群于一体，配套设施包括地下停车场、中央空调机房、弱电机房、消防通道及综合控制中心。整个项目功能多样、空间复杂、人员密集，对通信系统的实时性、安全性与可靠性提出了极高要求。

广场内同时运营着多个业态主体，包含商业零售管理、物业运维管理、酒店客房服务、安全巡逻与停车场管理等多个部门，每个业态都有相对独立的工作群组，但在紧急事件、消防应急或综合调度时又需要统一联动。因此，传统的单频对讲方式已无法满足这种跨部门、多区域、多层次的通信需求。

二、建设目标

本项目的目标是建立一套**基于摩托罗拉数字通信技术（MOTOTRBO）**的无线集群通信系统，实现：

• 商场、写字楼、酒店、公寓、停车场等区域的全覆盖通信网络；

• 各部门内部通信独立互不干扰；

• 在紧急情况下实现统一调度指挥；

• 满足日常管理、保安巡逻、设备维护、客户服务、消防应急等多种业务场景；

• 系统运行稳定可靠、音质清晰、扩展性强、维护便捷。

为实现以上目标，本项目采用摩托罗拉SLR5300数字中继台作为系统核心设备，配合摩托罗拉R2数字对讲机作为前端终端，实现商业广场内部无线通信系统的高效运行。

第二章 通信需求与环境分析

一、通信需求分析

1. 多群组通信需求
   商业广场运营模式复杂，通信需求分为三个主要群组：

   • 物业管理群组：包括设备维护、电梯监控、环境清洁、能源监控等部门；

   • 商场运营群组：包括楼层管理员、保安巡逻、客户服务、紧急救援；

   • 酒店运营群组：包括前台、客房、工程、保洁、安全等部门。

   各群组之间通信需相对独立，但在消防或应急情况下能够实现跨组调度。

2. 通信区域覆盖需求
   通信需覆盖：

   • 地下两层停车场；

   • 商场地上一至六层；

   • 南北塔楼（写字楼部分）；

   • 酒店主体区域；

   • 室外广场及出入口通道；

   • 电梯井道及安全通道。

   要求实现垂直与水平全覆盖，无盲区、无断点通信。

3. 可靠性与安全性需求

   • 24小时不间断运行；

   • 通话清晰、低延迟；

   • 系统支持远程监控与维护；

   • 支持紧急报警、遥毙、遥开、录音留痕等功能；

   • 满足消防与安防联动通信要求。

4. 系统可扩展性需求
   随着未来商业广场的运营拓展，系统需支持后期信道扩展、区域增加与IP组网联通，具备面向未来的升级能力。

第三章 系统总体设计方案

一、系统架构概述

整个通信系统基于MOTOTRBO数字中继集群平台设计，采用“中心中继 + IP互联 + 智能信道共享”的体系架构。
核心设备为摩托罗拉SLR5300中继台，结合分布在各区域的R2数字对讲机终端，构成一个高效、安全、可扩展的无线通信网络。

系统模式采用：

• 数字常规单基站系统；

• IP Site Connect多基站互联（满足南北塔互通）；

• Capacity Plus单站智能信道共享，提升频谱利用率。

二、信道与频段规划

• 工作频段：UHF（400-470MHz），适合建筑内穿透与地下覆盖；

• 信道数量：64个；

• 时隙规划：每信道双时隙，支持直通模式双时隙同时通话；

• 调度管理：支持强行发射中断与双优先信道扫描，保障紧急通信优先。

三、系统功能结构

1. 核心层：
   地下弱电机房设立SLR5300中继台机柜，配置UPS电源、防雷保护及IP互联系统模块。

2. 传输层：
   通过建筑内部光纤及有线网络将信号传输至各信号分布点，配合天线系统实现分布覆盖。

3. 终端层：
   各部门配备R2数字对讲机，实现语音通信、紧急报警、语音通知、文本消息等功能。

4. 控制层：
   管理中心配置调度台，通过IP接口连接系统，实现跨部门通信管理、语音录音、远程监听与遥控操作。

第四章 设备选型与技术特点

一、摩托罗拉SLR5300中继台

SLR5300中继台是系统的核心节点，主要承担信号中继、信道管理、IP互联及网络调度功能。
其主要技术特点包括：

1. 高功率与高灵敏度

   • 连续50W全功率发射；

   • 高接收灵敏度与数字纠错功能；

   • 即使在混凝土密集的结构中，仍能保持清晰语音。

2. 支持多系统架构
   兼容所有MOTOTRBO系统模式：

   • 常规单基站系统

   • IP Site Connect

   • Capacity Plus

   • Linked Capacity Plus

   • Connect Plus

   • Capacity Max

3. 节能高效设计

   • 采用高效率RF技术与低热足迹设计；

   • 1U高度，占用空间小；

   • 节省运营与维护成本。

4. 维护便捷

   • 模块化结构（功率放大器、电源、调制解调器可现场更换）；

   • 前面板USB接口支持快速配置；

   • 可选远程管理与诊断功能；

   • 内置3A电池充电器及外部报警端口，方便工程布线。

5. 面向未来的扩展性

   • 具备10倍处理能力、15倍内存、125倍数据存储；

   • 支持未来系统升级与功能扩展。

二、摩托罗拉R2数字对讲机

作为前端终端，R2对讲机在复杂商业环境中展现出优异的通信性能与坚固特性。

1. 通信能力强大

   • 支持UHF/VHF双频段与64信道；

   • 直通模式下双时隙同时通信；

   • 可通过IP互联系统实现广域组网。

2. 安全与隐私保护

   • 采用Secure Enhanced Linux系统；

   • 支持遥开/遥毙、远程监听、语音通知、文本消息等；

   • 强化隐私加密，防止窃听。

3. 音频表现卓越

   • SINC+智能消噪、声学反馈抑制；

   • 音量高达101分贝，适应嘈杂环境；

   • 自动增益控制（AGC）优化语音平衡。

4. 坚固耐用设计

   • 符合MIL-STD 810军规标准；

   • 防护等级IP55，防尘防水；

   • 符合人体工程学设计，握持舒适。

5. 便捷操作

   • 双可编程按钮；

   • 守候信道提示与租用定时器；

   • 支持语音提示与自定义配置。

第五章 系统部署与施工设计

一、系统布置原则

1. 中心化控制，分布式覆盖；

2. 室内外信号一体化设计，确保地下层、电梯井与高层楼层全覆盖；

3. 减少盲区与信号干扰，优化天线数量与布局；

4. 合理走线，降低施工复杂度与维护难度。

二、安装位置与布线方案

• SLR5300中继台：安装于地下一层弱电机房；

• 天线系统：

  • 室内：吸盘天线安装于天花板，均匀分布在走廊与公共区域；

  • 室外：全向天线覆盖主入口及外围广场；

• 馈线系统：

  • 使用低损耗同轴电缆，室内功率控制在15dBm以下，符合电磁安全标准；

• 分布系统：

  • 室内信号经有源配电器分配至各楼层，确保均匀覆盖。

第六章 系统测试与通信效果

经过现场测试与优化调整，系统通信效果如下：

1. 覆盖范围

   • 地下两层、商场各层、南北塔楼、酒店及外围均实现稳定通信；

   • 电梯井、停车场及安全通道无盲区。

2. 语音质量

   • 通话延迟低于200ms；

   • 声音清晰、无回声、背景噪声大幅降低；

   • 语音识别率达98%以上。

3. 系统稳定性

   • 连续运行超过1000小时无掉线；

   • 中继设备温升低，运行安静，能耗显著降低。

4. 应急联动性能

   • 调度台可快速强行中断普通通话，实现统一指挥；

   • 紧急报警功能可靠触发；

   • 各群组间切换流畅。

第七章 应用成效与管理提升

1. 运营管理效率提升
   各部门通过无线对讲实现高效沟通，设备维护与客户服务响应时间缩短30%以上。

2. 安全巡逻与应急指挥强化
   安保人员可实时汇报情况，调度中心统一指令，火警演练与实际应急中实现秒级响应。

3. 节省运营成本
   相比传统模拟系统，数字系统通话时隙利用率提高一倍，频率资源消耗减少约40%。

4. 服务体验优化
   客户投诉、设施报修、停车管理等信息在各群组间即时传达，提升整体运营协同度。

5. 系统可扩展性
   未来可扩展至Capacity Plus多站组网，实现更广区域的统一调度。

第八章 用户反馈与综合评价

经过半年试运行，商业广场管理方反馈如下：

• 通信清晰稳定，无延迟、无干扰；

• 调度管理便捷，远程监听与遥毙功能提升了安全管控；

• R2对讲机耐用可靠，员工操作简便；

• SLR5300中继台运行稳定，长期满载无故障；

• 系统维护成本低，模块化设计易于更换；

• 应急响应效率显著提高。

物业总经理表示：“该系统为广场的安全与管理提供了强有力的技术保障，使多部门协同指挥成为现实。”

结语

摩托罗拉SLR5300中继台与R2数字对讲机的结合，为商业广场构建了一个高效、安全、稳定、可扩展的无线通信平台。
从信号覆盖到系统调度，从语音清晰度到安全防护，这一解决方案不仅提升了管理效率，也为未来智慧物业通信体系的构建奠定了坚实基础。
